Контур резки — отдельная векторная линия
Нож идёт ровно по той линии, которую вы нарисовали, поэтому контур готовится как самостоятельный объект, а не как часть картинки:
- вектор, толщина линии — hairline (самая тонкая), без заливки;
- отдельный слой — над изображением, обычно красного цвета, которого нет в самом рисунке;
- замкнутый: у каждой фигуры начало и конец линии сходятся в одной точке;
- линии не пересекаются, не накладываются и не дублируются;
- лишние узлы удалены — рваный контур с сотнями точек нож проходит рывками;
- масштаб 1:1, текст и пояснительные надписи — в кривых.
На контуре не должно быть градиентов, прозрачностей и эффектов. Объекты, которые выходят за линию реза, не прячьте под белыми прямоугольниками-масками: для печати маска невидима, а на листе всё «спрятанное» окажется на соседней наклейке.

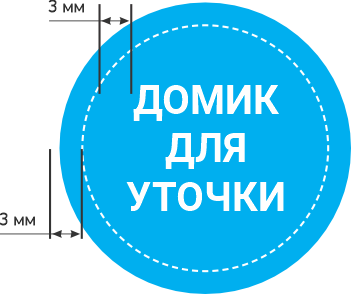

Вылет — 3 мм наружу, значимое — 3 мм внутрь
Рез совмещается с печатью по меткам, но небольшой сдвиг возможен — до 1,5–2 мм. Чтобы на краю не осталось белой полоски, а нож не задел надпись:
- фон и картинку продлите за контур на 3 мм;
- текст, логотипы, рамки держите не ближе 3 мм к линии реза.
Важно. Тонкая рамка, повторяющая форму наклейки, при сдвиге в 1–2 мм станет заметно неровной. Если без неё никак — отведите её от линии реза на 4–5 мм.
Мелкие детали — от 5 мм
Нож режет бумагу и плёнку, но слишком маленький элемент он вырвет или сомнёт. Ориентируйтесь на эти размеры:
| Что | Минимум |
|---|---|
| Отдельный элемент (высота или ширина) | 5 мм |
| Тонкая часть фигуры, перемычка | 2–3 мм |
| Расстояние между линиями реза внутри одного изделия | 5 мм |
| Между контурами соседних фигур с разным фоном | 5–7 мм |
| Между фигурами с одинаковым фоном | 0 — общий рез |
Острые углы лучше скруглить: в остром «клюве» нож поднимает материал, и уголок отслаивается от подложки.
Рез по меткам — листами и с рулона
Плоттеры у нас трёх видов, макет для всех готовится одинаково:
| Плоттер | Как режет |
|---|---|
| Листовой планшетный | лист лежит на столе, нож идёт по контуру |
| Листовые с автоподачей | листы подаются из лотка, рез — по меткам; так режем тиражи листами |
| Рулонные | плёнки и наклейки с рулона — с печатью и без |
Чтобы рез попал в рисунок, плоттер сначала находит на листе или рулоне метки совмещения (приводки), а потом идёт по контуру. Метки ставит наш препресс при раскладке, вам их рисовать не нужно. При одинаковом фоне фигуры раскладываем вплотную — так нож проходит меньше и тираж готов быстрее. Вылет 3 мм в макете всё равно нужен: метки уменьшают сдвиг, но не убирают его совсем.
Если хотите разложить сами, попросите у менеджера наш шаблон с метками. Метки нельзя закрывать фоном, сдвигать и менять их размер.
| Режем | Не режем |
|---|---|
| бумагу и картон, самоклеящиеся бумагу и плёнку, тонкий пластик (ПЭТ), магнитный винил | ПВХ и композит; оргстекло и фанеру — на лазере |
Что прислать
- Рабочий файл CDR или EPS: на одном листе два слоя — изображение для печати и контур реза. В CorelDRAW надёжнее сохранить в версии X6 (16) или ниже. Из Illustrator — EPS без эффектов, прозрачностей и градиентов.
- Превью в JPG, PNG или PDF — чтобы было видно, как задумано.
- В заявке — материал, тираж и тип реза: надсечка (наклейки остаются на общей подложке) или насквозь. Если есть линии сгиба — нарисуйте их другим цветом.
Для резки цветной плёнки без печати (надписи, логотипы) — файл CDR, где контур каждого цвета лежит на отдельном листе, а лист назван по цвету плёнки. В превью закрасьте серым облой — части, которые удаляются.
Как передать файлы — в теме передача файлов. Если макет не по этим правилам, менеджер предупредит и подскажет, что поправить; резка по макету с ошибками — под ответственность заказчика.
Частые вопросы
Нужно ли самому ставить метки для плоттера?
Нет. Метки совмещения (приводки) ставим сами при раскладке на лист или рулон. Если раскладываете сами — попросите у менеджера наш шаблон с метками и не перекрывайте их фоном.
Какого цвета рисовать линию реза?
Обычно — красной линией толщиной hairline без заливки. Главное, чтобы этого цвета не было в самом рисунке и контур лежал на отдельном слое.
Фигуры стоят вплотную друг к другу — так можно?
Можно, если фон у них одинаковый (без заливки или одним цветом): соседние наклейки разделит один общий рез. При разном фоне оставьте между контурами 5–7 мм.
Как обозначить линии сгиба на коробке или бирке?
Отдельным цветом, не тем, что у реза, — по ним пройдёт биговка без штампа. Про тиражные коробки со штампом — в теме вырубки.
У меня только картинка, без контура. Что делать?
Пришлите изображение в хорошем качестве и напишите, по какой границе резать: контур построит наш дизайнер, а менеджер согласует его с вами до резки.
