Трехмерное сканирование, или 3D-сканирование — относительно новая технология создания трехмерных моделей для проектирования и анализа различных объектов. Она используется во многих областях деятельности: в медицине, строительстве, разработке видеоигр, археологии и истории и т.д. С помощью этой технологии, например, восстанавливается облик исторических артефактов или создаются трехмерные модели человеческих органов для исследования.

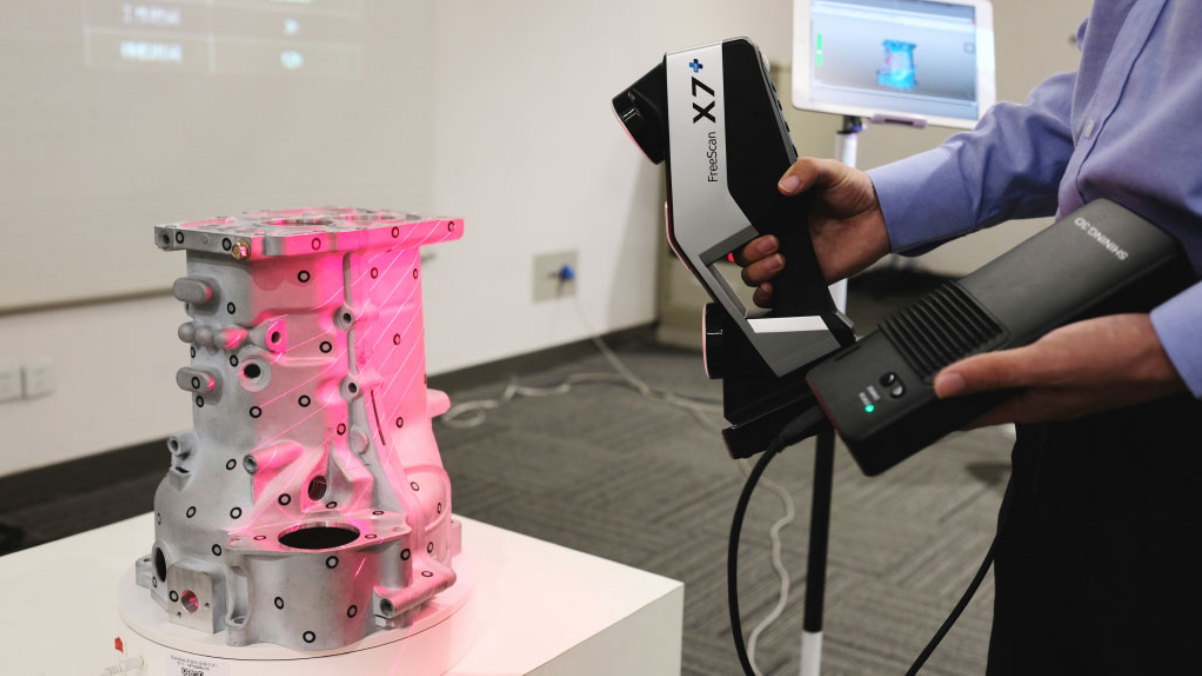

Для сканирования нужны сканеры. Они бывают как ручными, небольшими и компактными, так и стационарными, в виде специальных комплексов. Во время сканирования ручным сканером, оператор обходит объект со всех сторон, направляя лазерные лучи сканера на объект. При стационарном сканировании сам сканер (один или несколько) находится в неподвижном, закрепленном состоянии, а объект, наоборот, вращается на специальной платформе.
В процессе работы сканер создает серию сканов, которые позже совмещаются при помощи программного обеспечения на ПК. Для того чтобы совмещение сканов было максимально верным, используются маркеры или метки для 3D-сканирования.
Метки для 3D-сканирования: что это такое
Метки для сканирования бывают двух типов: активные и пассивные. Активные сами излучают свет, пассивные — отражают направленный на них. В большинстве случаев для сканирования с метками используются пассивные, так как они гораздо дешевле и проще в производстве.

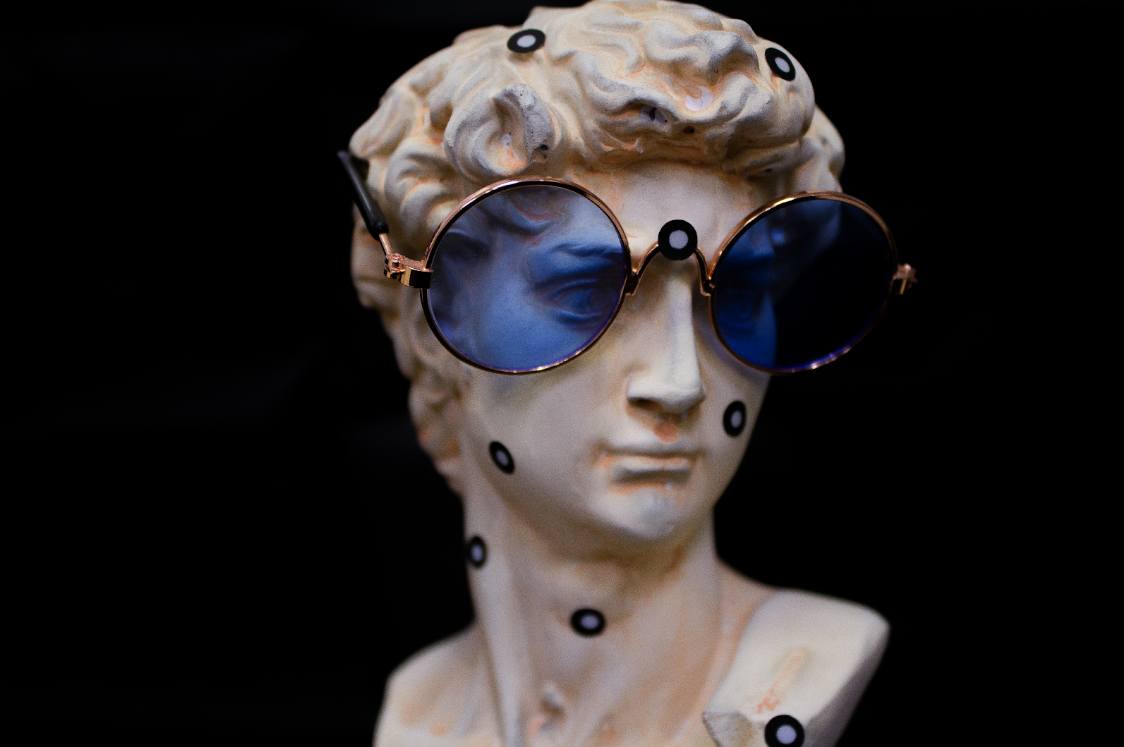

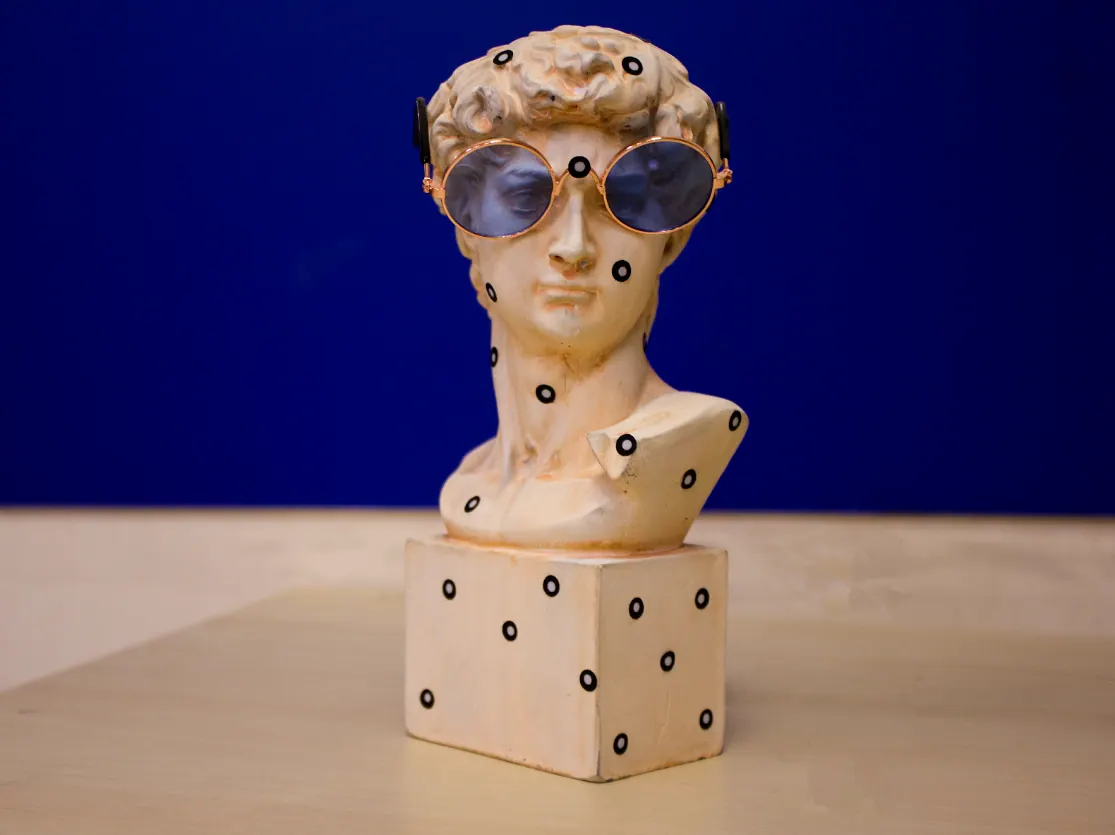

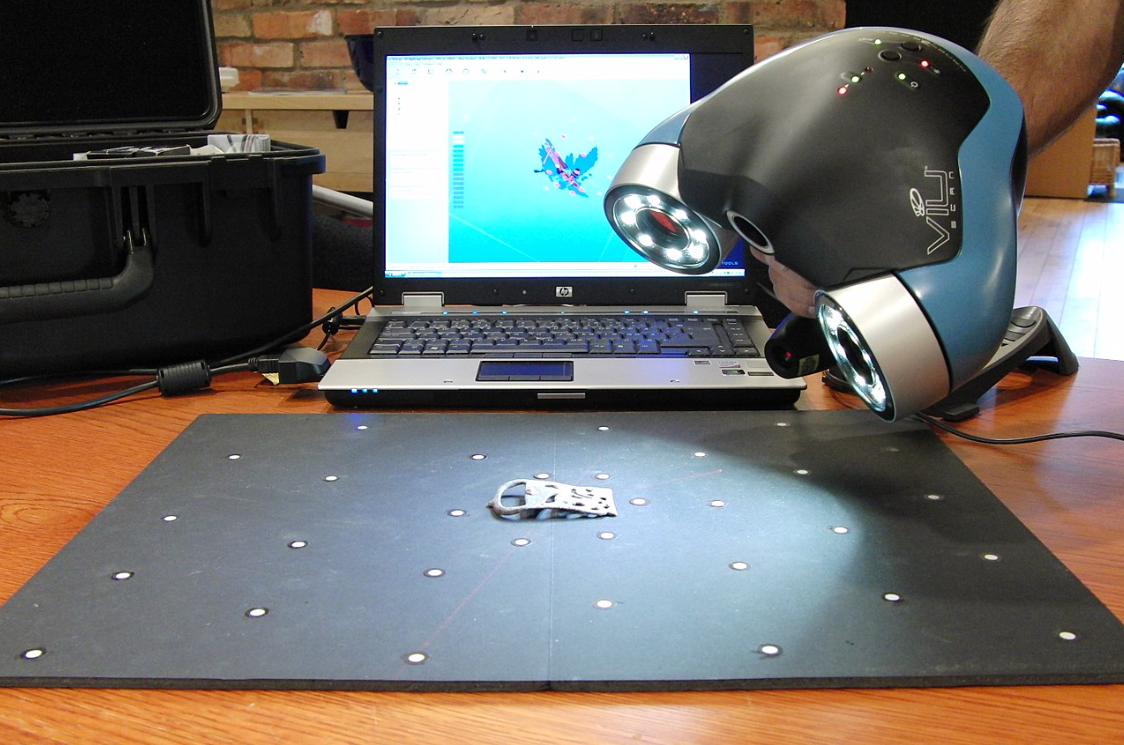

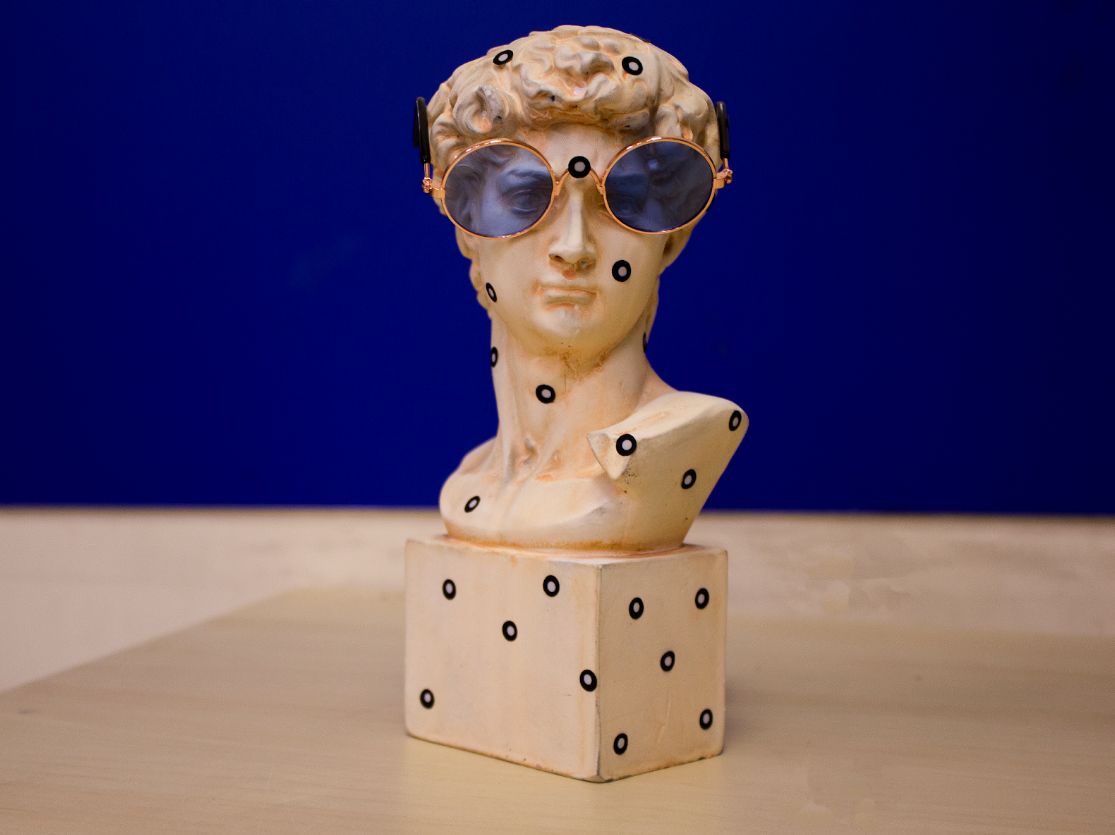

Простая метка, или маркер, представляет собой круглую наклейку с темным (черным) краем и светоотражающим центром. Маркеры размещают на объекте сканирования или рядом с ним для того, чтобы сканер, обнаруживая эти высококонтрастные цели, точнее фиксировал свое положение в пространстве относительно объекта. Для корректного определения этих координат необходимо чтобы в поле зрения сканера постоянно находились от трех до пяти-шести меток.
Из чего делают маркеры для 3D-сканирования
Материалом для изготовления маркеров может служить как самоклеящаяся пленка, так и виниловый магнит. Однако метки на виниловом магните можно использовать не всегда. Они пригодны только для металлических магнитных материалов. Например, на кузов автомобиля их наклеить можно, а вот для сканирования пластиковых или кожаных деталей салона этого авто — уже нет. Кроме того, магнитные маркеры гораздо дороже тех, что сделаны из самоклейки: просто сам материал стоит дороже.
Самоклеящиеся маркеры делают из светоотражающей самоклеящейся пленки, на которой печатаются черные круги матовой краской. Черная матовая краска максимально поглощает направленный на нее свет, в то время как незакрашенная часть метки его отражает. После печати, отдельные метки вырезаются с помощью плоттера. Их удобно отклеивать от листа и сразу же наклеивать на поверхность.
Метки для сканирования по низким ценам
Высокоточная широкоформатная печать на специальной пленке. Любые тиражи. Оперативное изготовление.
- маркеры 10 мм. (светоотражающее поле 6 мм.)
- маркеры 6 мм. (светоотражающее поле 3 мм)
Готовая продукция в рулонах или листами. Скидки от 15% рекламным агентствам, дизайн-студиям, типографиям!
;
Как наклеивать маркеры для сканирования
Как и для любой самоклеющейся пленки, при нанесении маркеров на объект, следует соблюдать некоторые правила:
- предварительно очистить и обезжирить поверхность;
- приложить метку к нужному месту, и аккуратно нажимая с одного края, удалить подложку;
- разгладить приклеенную метку мягкой ветошью или рукой.
Приклеенные метки прочно держатся на любых объектах, а при удалении не оставляют следов на поверхностях.
Какие размеры у меток для 3D-сканирования
Обычно для сканирования используется два вида маркеров: большие и малые.
- Большие маркеры имеют диаметр 10 мм., а светоотражающее поле внутри черного круга — 6 мм. Они используются для сканирования крупных объектов, например, автомобилей.
- Малые маркеры, диаметром 6 мм. имеют светоотражающее поле диаметром 3 мм. Такие метки применяют для сканирования не очень крупных объектов.
В исключительных случаях, когда размеры объекта слишком малы, могут использоваться и меньшие маркеры, хотя в 99% случаев стандартных маркеров достаточно и для сканирования очень маленьких предметов.

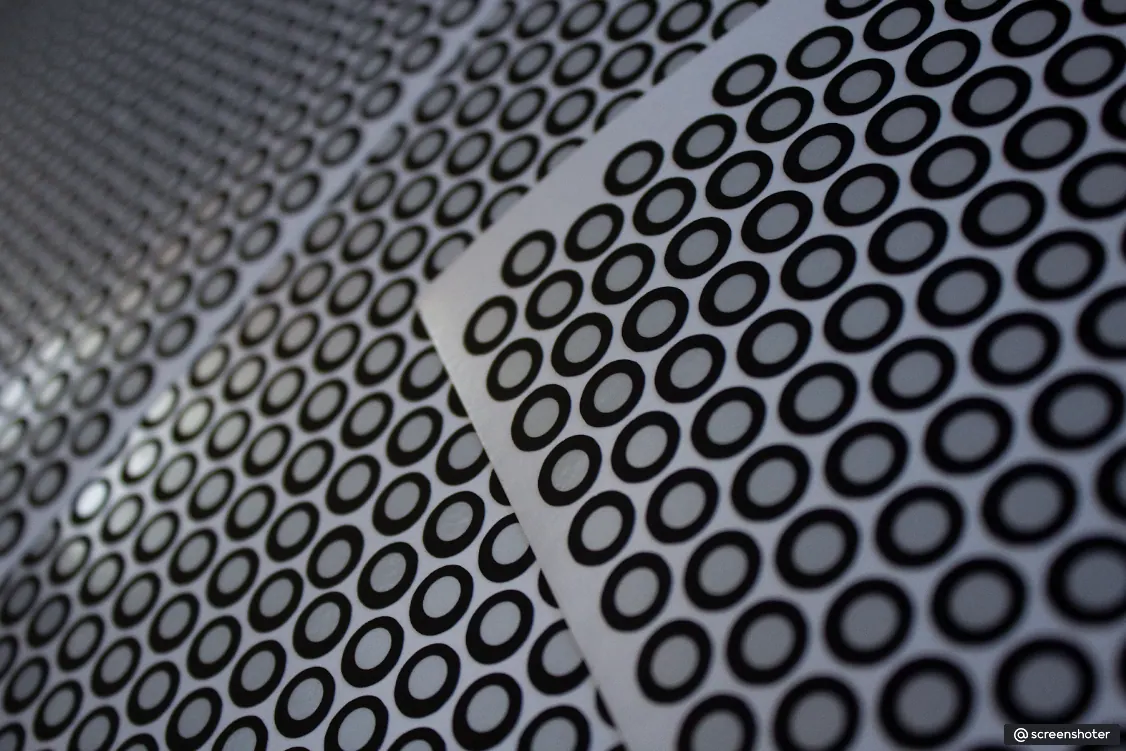

Маркеры поставляются в печатных листах формата А4. На один такой лист помещается 490 больших или 1194 малых метки.
Где заказать маркеры для 3D-сканирования
Как заказать маркеры (или метки) для 3D-сканирования?
Во-первых, зайти и заказать во всех офисах нашей компании в Санкт-Петербурге. Во-вторых, можно позвонить по телефону или написать в мессенджеры. В-третьих, оформить заказ письмом на нашу электронную почту. Но проще всего заказать маркеры для 3D-сканирования на сайте: заполняете пару полей в форме заказа, и отправляете заявку на расчет.
В любом случае, после оформления заявки на расчет, с вами свяжется менеджер. Он уточнит все детали, определит сроки готовности тиража маркеров, организует доставку по любому адресу на территории России.
